Перегородки Gyproc, Saint-Gobain. Библиотека семейств Revit

Перегородки Gyproc, Saint-Gobain. Библиотека семейств Revit

48 типоразмеров перегородок Gyproc, Saint-Gobain.

Рады сообщить вам о публикации новой «порции» бесплатных семейств в нашей библиотеке или на сайте производителя. Международная группа компаний Saint-Gobain, мировой лидер в производстве и продаже строительных материалов и других промышленных отраслях обратились к нам для создания BIM каталога изделий своей продукции. На текущем этапе были изготовлены гипсокартонные перегородки Gyproc.

Скачать архив с семействами можно здесь.

Кроме перегородок нашей компанией разработаны следующие материалы Saint-Gobain:

Продолжить →

Сергей Чеснаков

Revit. Cоздание зома — необычной и интересной формы

Добрый день, друзья!

В этом посте будет несколько необычная тема, а именно — разработка формообразующего элемента (concept form) и комплекса семейств для необычной и интересной формы — так называемого «зома».

Как практик, я скептически отношусь к новшествам, и в том числе, не видел применения параметрическим тенденциям в своей практике.

Разрабатывая разделы АР, КР, ПБ, ОДИ и рабочие проекты, сложно представить как применить адаптивность и идти в ногу со временем.

Но появилась реальная задача и встал вопрос — можно ли разработать оптимальные технические решения для данной задачи, решение которой ранее свелось бы к длительной и изнурительной проработке?

Реализация задачи в Revit не только позволила достичь поставленную цель, но и расширила саму концепцию многократностью и много вариантностью применения данного решения.

Смотрим!

Татьяна Бех

Внедрение технологии BIM. 7 шагов к успеху!

На текущий момент у компаний, занимающихся проектированием и не только очень остро стоит вопрос применения технологии BIM. Если буквально пару лет назад — использование технологии BIM было скорее авантюрой или экспериментом со стороны проектировщиков, то сегодня — это уже просто необходимость, влияющая на конкурентоспособность предприятия.

Рассмотрим необходимые шаги на пути в технологию BIM.

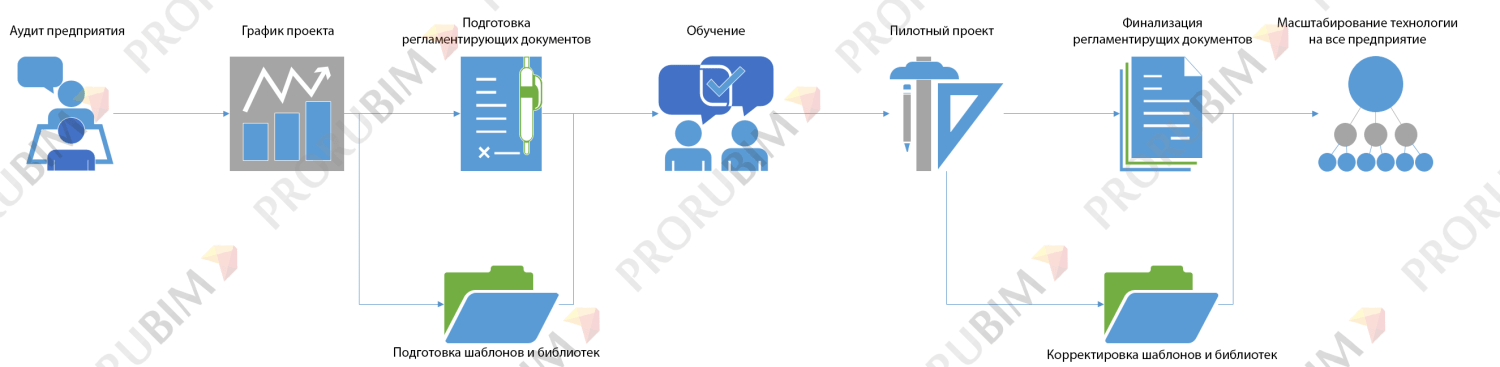

Проект перехода на технологию BIM (внедрение) предполагает несколько этапов.

  1. Аудит предприятия Заказчика
  2. Разработка графика внедрения
  3. Подготовка к внедрению (разработка регламентирующих документов, шаблонов и библиотек)
  4. Обучение пилотной группы
  5. Проведение пилотного проекта
  6. Корректировка регламентирующих документов, шаблонов и библиотек
  7. Масштабирование технологии BIM на всё предприятие Заказчика

Продолжить →

Илья Глуханюк

История создания COBie

В продолжении серии переводов видеороликов от Bill East мы публикуем следующий материал. В данном видео рассказывается кто, когда и для чего создал формат COBie.

Илья Глуханюк

Экспорт из Revit в формат COBie

Revit 2 COBie

Экспорт из Revit в формат COBie

Возможно вам будет полезно узнать, что Autodesk на ряду с другими вендорами поддерживает использование формата COBie и в частности для Revit создано специальное приложение для экспорта данных из проекта в COBie формат. Следуя по ссылкам вы сможете скачать дополнение «COBie Toolkit for Revit» для различных версий Revit.

20162015, 2014, 2013, 2012, 2011

По работе с дополнением есть небольшое видео, к сожалению оно на английском языке, но мы постараемся добраться до авторов и сделать для вас перевод.

Илья Глуханюк

BIM Уровни

Мы хотим поделиться с вами переводом статьи «BIM levels explained», текст которой раскрывает общепринятые понятия об BIM уровнях.

BIM уровни — что это такое?

BIM levels

Схема зрелости BIM модели

Концепция “BIM уровней” (и BIM уровня 2 соответственно) это набор общепринятых минимально необходимых критериев, для определения степени соответствия проектного процесса BIM технологии. Процесс перехода проектирования рассматривается нами как следующий шаг в странствии, которое ведёт отрасль от чертежной доски к компьютеру и в итоге в цифровую эпоху.

Правительство вынуждено признать, что процесс развития строительной отрасли к “полноценной” совместной работе будет прогрессивным только с чёткими и определяемыми этапами, которые на текущий момент нашли свое воплощение в виде “уровней”. Они были определены в диапазоне от 0 до 3, и несмотря на то что есть споры о точном значении каждого уровня, в общем смысле концепция выглядит следующим образом…

Продолжить →

Татьяна Бех

3D схемы систем водоснабжения и канализации по ГОСТ 21.601

Многие проектировщики задают вопрос как быть с аксонометрическими схемами систем водопровода и канализации при использовании BIM технологии, и в частности Revit MEP. Можно ли использовать 3D схемы, которые создаются в программе? И как на это посмотрит нормативный контроль?

3D схема

Хочется порадовать проектировщиков ВК и напомнить о том, что в совсем не давнем прошлом, вышел обновленный ГОСТ21.601-2011, который вступил в действие с мая 2013 года и теперь мы без зазрения совести и без ссоры с нормо-контролем, можем использовать 3D виды систем водопровода и канализации полученные в Revit, приводим пункт из ГОСТ 21.601-2011:

6.2.1 Схемы систем и узлы (выносные элементы) схем выполняют в аксонометрической косоугольной фронтальной изометрической проекции. Допускается выполнять схемы в прямоугольной изометрической проекции по ГОСТ 2.317 без искажения по осям x, y, z.

Остается только порадоваться за раздел ВК и терпеливо ждать такого же пункта о 3D схемах в ГОСТ21.602 на оформление раздела ОВ.

Илья Глуханюк

Что такое COBie?

Почему COBie?

В рамках сотрудничества с экспертом Bill East, который является создателем формата COBie, наш ресурс стартует проект по переводу видео материалов выложенных на его канале в Youtube.

В 2007 году Bill и его коллеги впервые использовали данный формат для хранения не геометрических данных об проектируемых и строящихся зданиях для армии США. Этот формат позволяет очень органично использовать данные полученные при разработке проекта с применением технологии BIM. Что в свою очередь позволило найти широкое применение этому формату при эксплуатации и обслуживании зданий.

Если вы не знаете, что такое COBie, где это может применяться, тогда вам будут полезны переведённые нами материалы. Сегодня начнём с базовых понятий, посмотрим ролик который называется «Why COBie?» — «Почему COBie?»

Как включить перевод?

Why COBie?

Рис.1 Как смотреть ролик

Для того чтобы увидеть перевод включите субтитры(1), по умолчанию должен быть предложен русский язык, но если этого не произойдёт, выберите в настройках «Русский»(2-3).

Татьяна Бех

LOD — Уровни проработки

Уровень проработки (LOD) позволяет определить и сформулировать содержание информационных моделей (BIM), на различных этапах проектирования и в процессе строительства и эксплуатации.

2015-06-28_0-03-40

Какой уровень проработки BIM модели используется на разных стадиях проекта?

LOD 100 — Концепция

LOD 200 — Модель на стадии П

LOD 300 — Модель на стадии РД

LOD 400 — Модель на стадии производства

LOD 500 — Модель по факту строительства

2015-06-28_0-08-28

Татьяна Бех

BIM для всех — чайников или нет!

В сентябре 2013 года Anna Winstanley и Nigel Fraser опубликовали свою статью, «BIM for all – dummies or not!». На русском языке, можно это перевести «BIM для всех — чайников или нет!». Несмотря на давность, материал этот не потерял актуальности и сегодня, поэтому нам очень хочется им поделиться с вами.

Что такое BIM?

Если пытаться найти ответ на этот вопрос в интернете, то найденные ответы напоминает старую притчу о слепцах и слоне:

bimForAll_01_rus

Рисунок 1 Если вы не видите всего слона целиком

 BIM, для каждого участника проекта проявляется в различных формах, в зависимости от степени вовлеченности специалиста в общий процесс, и его специализации. Различные участники — проектировщики, строители и управляющие, взаимодействуют с BIM по-разному и воспринимают только ту его часть, которая непосредственно их касается.

Продолжить →
